Поверка рефлектометра оптического EXFO FTB-500 в Твери
Рефлектометры оптические EXFO FTB-500 с модулями FTB-7200x, FTB-7300x, FTB-7400x, FTB-7500x, FTB-7400Ex, FTB-7500Ex, FTB-7600Ex, FTB-5500B, FTB-5800, FTB-5700, FTB-5240, FTB-5240B, FTB-5320, FTB-3930, FTB-8105 / 8115 /8120 / 8120NG / 8120NGE / 8130 / 8 BONG / 8130NGE предназначены для измерений ослабления, дойны (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений поляризационно-модовой и хроматической дисперсии, дойны волны и проведения анализа оптического спектра, мощности оптического излучения и оптических потерь на отражение, тестирования цифровых каналов и трактов плезиохронной/синхронной иерархии (PDH/SDH) на скоростях передачи 2,048; 8,448; 34,368; 139,264; 155,520; 622,080; 2448,320; 9953,28 Мбит/с, в том числе на оптических стыках STM-1, STM-4, STM-16, STM-64 на длинах волн 1310 и 1550 мм, иерархии скоростей, соответствующих стандартам DSn/SONET, а также иерархиискоростей Ethernet (в зависимости от используемого модуля). Применяются при проведении контрольно-измерительных работ при монтаже и эксплуатации цифровых волоконно-оптических линий связи. Поверка рефлектометра оптического EXFO FTB-500 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

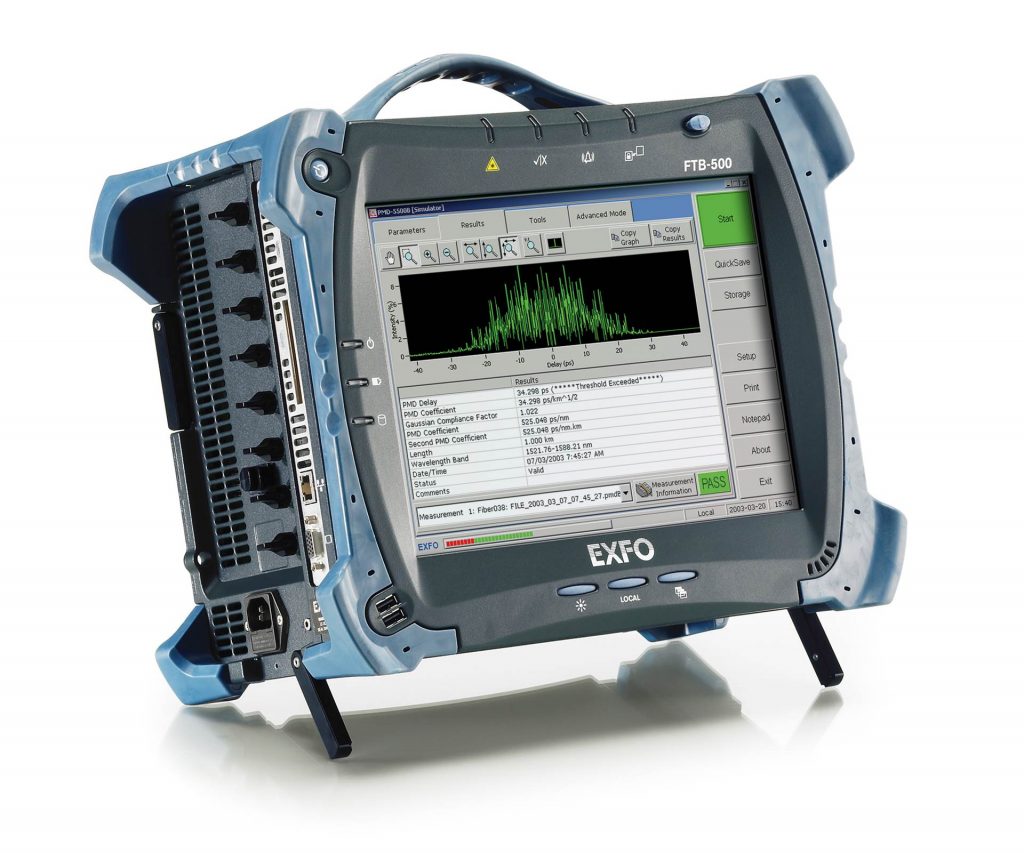

Поверка рефлектометра оптического EXFO FTB-500
Работающая на базе Windows XP, платформа Exfo FTB-500 позволяет вам создать отчет без использования компьютера. Благодаря программному обеспечению FastReporter, вы можете получить полную характеристику волокна, предоставить отчет на месте эксплуатации, содержащий результаты анализа поляризационной модовой дисперсии (PMD), хроматической дисперсии (CD) и рефлектометрии (OTDR).
Рефлектометр — прибор который способен визуально показать Вам состояние оптической линии. Возможности этого оборудования очень широкие: измерение длины линии и расстояния до неоднородности (сварка, коннектор, макро изгиб, трещина), определение потерь и величины отражений. Идеально подходит для формирования отчетов о состоянии волокна.
Поверка систем проводится в соответствии с документом «Системы оптические измерительные FTB-500. Методика поверки», утвержденным 27.05.2010г. Руководителем ГЦИ СИ ФГУП «ВНИИОФИ».
Средства поверки:
• Государственный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170 -2006;
• Вторичный эталон единицы поляризационной модовой дисперсии в оптическом волокне ВЭТ-170-1-2008 (диапазон воспроизведения единиц ПМД от 0,05 до 120 пс, неиспо-ченная систематическая погрешность воспроизведения поляризационно — модовой дисперсии ©пмд=± 0,007 пс, среднеквадратическое отклонение воспроизведения поляризационно -модовой дисперсии 8Пмд=± 0,002 пс);
• Вторичный эталон единицы хроматической дисперсии в оптическом волокне ВЭТ -170-2-2008 (диапазон воспроизведения единиц ХД от минус 30 до 400 пс/нм, неисюпоченная систематическая погрешность воспроизведения хроматической дисперсии ©хд = ± 0,23 пс/нм, среднеквадратическое отклонение воспроизведения хроматической дисперсии 8хд= ± 0,2 пс/нм)
• Частотомер электронно-счетный 43-63/1 (диапазон частот от 0,1 Гц до 200 МГц (импульсный сигнал), пределы допускаемой относительной погрешности установки частоты ±5-10’7);
• Осциллограф цифровой DL9240 (диапазон частот от 0 до 1500 МГц; диапазон измеряемых напряжений от 0,002 до 150 В, пределы допускаемой относительной погрешности измерений по временной оси ±(0,001 %+10 пс+время на 1 выборку), пределы допускаемой относительной погрешности измерений по вертикальной оси ± 1,5 %);
• Рабочий эталон средней мощности в волоконно-оптических системах передачи РЭСМ-В (диапазон измерений оптической мощности от Ю’10 до 10’2 Вт, диапазон длин волн измеряемого излучения от 1250 до 1350 нм и от 1500 до 1700 нм, пределы допускаемой относительной погрешности на длинах волн калибровки в диапазоне от Ю’10 до 2-10’3 Вт +3 %, в диапазоне от 2 -10’3 до 10’2 Вт ±4,5 %).
