Поверка мегаомметра М4122, М4122У, М4122А, М41221 в Твери

Назначение: для измерений сопротивления изоляции электрических цепей, не находящихся под напряжением, силы тока утечки при проведении проверки электрической прочности изоляции, а также напряжения переменного тока. Область применения — проверка изоляции электрических приборов и установок при наладке и обслуживании в промышленных и лабораторных условиях.

Поверка мегаомметра М4122, М4122У, М4122А, М41221

Принцип действия мегаомметров основан на измерении тока, проходящего через измеряемое сопротивление, при приложении заданного постоянного испытательного напряжения .
Мегаомметр включает следующие основные узлы : измеритель тока, активный выпрямитель , микроконтроллер , ЖК—дисплей , клавиатуру, импульсный преобразователь напряжения и источник питания .

Задаваемое с клавиатуры значение испытательного напряжения формируется импульсным преобразователем напряжения и измеряется . Полученное значение используется
при вычислении значения измеряемого сопротивления . Ток через измеряемое сопротивление преобразуется в импульсы, частота которых пропорциональна значению тока.

Импульсы поступают в регистры микроконтроллера, который подсчитывает количество импульсов за заданный интервал времени . По полученному числу импульсов оценивается величина измеряемого сопротивления и рассчитывается оптимальный коэффициент преобразования тока в частоту. Затем микроконтроллер устанавливает рассчитанное значение коэффициента преобразования тока в частоту и происходит новое измерение значения тока через измеряемое сопротивление . Диапазон изменения коэффициента преобразования тока в частоту от 1 до 256. Зная величину измерительного напряжения и тока через измеряемое сопротивления , микроконтроллер вычисляет значение сопротивления .

При измерении напряжения переменного тока измеряется значение тока через эталонный резистор . В цепи измерителя тока имеется активный выпрямитель . Выпрямленное значение тока поступает на преобразователь тока в частоту, выход которого подключен к микроконтроллеру , вычисляющему значение измеряемого напряжения. Микроконтроллер обрабатывает команды, полученные с клавиатуры , управляет генератором измерительного напряжения , автоматически устанавливает коэффициенты преобразования ток—частота, в зависимости от величины измеряемый сопротивлений, вычисляет и запоминает в своих регистрах значения измеренных сопротивлений, испытательных и переменных напряжений , управляет жидкокристаллическим дисплеем , запускает и останавливает процесс измерения.

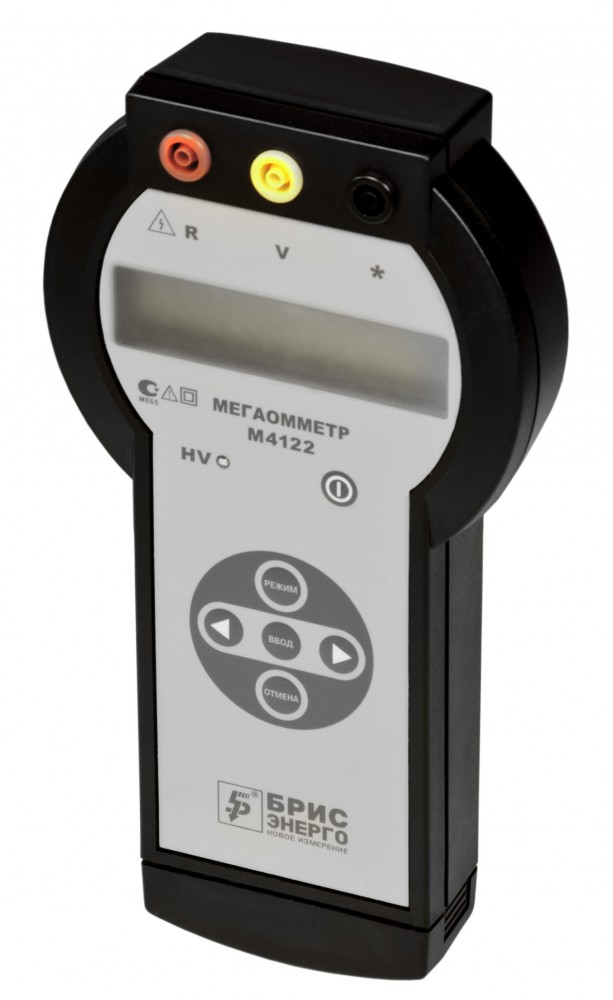

Стабилизированный источник испытательного напряжения представляет собой управляемый микроконтроллером обратнокодовой преобразователь постоянного напряжения с широтно —импульсной модуляцией . Мегаомметры имеют сервисные функции индикации разряда аккумулятора и выключения питания при отсутствии манипуляций органами управления в течение 2 мин . В мегомметрах используется двухстрочный ЖК—дисплей , на который выводится результат с размерностью результата — соответственно «кОм », «МОм », «ГОм » и значение испытательного напряжения в «В ». Мегаомметры имеет корпус из ударопрочного ABS — пластика. Напередней панели находится клавиатура, индикатор и гнезда для измерительных щупов . В горце корпуса под легкосъемной крышкой — разъем сетевого адаптеру зарядки аккумулятора . Питание мегомметров производится от встроенной аккумуляторной батареи.
