Поверка крановых весов электронных ВК-10Д-2 в Твери
Назначение: для статического взвешивания грузов, транспортируемых на однорогом крановом крюке подъёмных устройств.
Поверка крановых весов электронных ВК-10Д-2

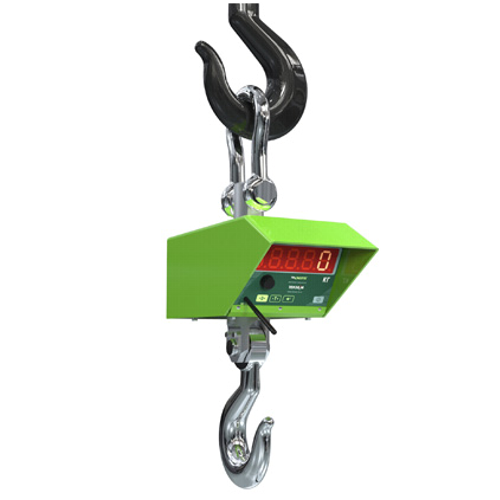

Конструктивно весы представляют собой грузоприемное устройство, состоящее из элементов верхнего и нижнего подвесов и весоизмерительного тензорезисторного датчика. Внутри несущего корпуса, находятся весоизмерительный преобразователь и источник питания постоянного тока (аккумуляторная батарея). Верхний элемент подвеса выполнен в виде Ώ-образной скобы или траверсной точки с О-образным кольцом. Нижний элемент подвеса имеет осевую конструкцию, на которую может
быть установлен крюк или траверсную точку с крюком.
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчика поступает в преобразователь, где сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло. На передней панели преобразователя размещена функциональная клавиатура, цифровой индикатор, антенна радио модуля, кнопка доступа к сохранению законодательно контролируемых параметров (юстировочным данным), защищенная пломбировочной чашкой.
Информация о массе взвешиваемого груза по радиоканалу может быть передана на внешние устройства. Управление весами осуществляется с клавиатуры преобразователя или пульта дистанционного управления (ПДУ) клавишами выполнения сервисных функций.
Весы выполняют следующие сервисные функции:
- полуавтоматическая установка нуля;
- сигнализация о превышении нагрузки Мах+9е;
- компенсация и выборка массы тары
Поверка осуществляется по документу 041-11 МП «Весы крановые электронные ВК. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС».
Основные средства поверки:
- гири класса точности М1 по ГОСТ 7328-2001,
или - силовоспроизводящая гидравлическая машина и эталонный динамометр 1-го разряда по ГОСТ 8.065-85.
Сведения о методиках (методах) измерений
«Весы крановые ВК. Руководство по эксплуатации» 4274-041-18217119-2003 РЭ, раздел 3.3 «Использование по назначению», «Преобразователь весоизмерительный ТВ-005.05.
Руководство по эксплуатации» 4221-075-18217119-2007 РЭ, разделы 7-16.
Нормативные и технические документы, устанавливающие требования к весам крановым электронным ВК
На технические требования к весам и требования к методам испытаний:
- ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,
- ТУ 4274-041-18217119-2003 «Весы крановые электронные ВК. Технические условия», зарегистрированные ВНИИстандарт (Госстандарта России), регистрационный № 200/044720 от 21.07.2003 г.
На требования к методам поверки:
- 041-11 МП «Весы крановые электронные ВК. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМС».
На государственную поверочную схему:
- ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
