Поверка калибратора многофункционального ЭЛМЕТРО-Вольта (Метран-540) в Твери
Назначение: для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления, сигналов термоэлектрических преобразователей — термопар (ТП) и термометров сопротивления (ТС). Применяются в полевых и лабораторных условиях как рабочее или как эталонное средство измерений для поверки,калибровки и настройки различных измерительных и измерительно-вычислительных комплексов, а также показывающих и регистрирующих приборов.

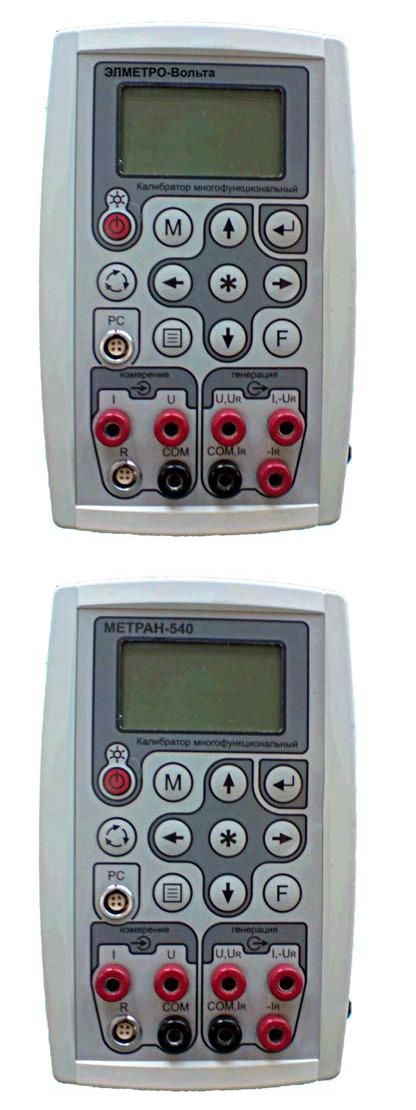

Поверка калибратора многофункционального ЭЛМЕТРО-Вольта (Метран-540)
Калибраторы многофункциональные являются электронными приборами, в состав которых входят следующие элементы:
- Электронный блок с графическим жидкокристаллическим дисплеем;
- Блок аналого-цифрового преобразования (АЦП) измерений;
- Блок генерации сигналов с обратной связью;
- Микропроцессорный блок;
- Блок питания.
Дисплей калибраторов отображает результаты измерений и воспроизведения в цифровом виде, а также отображает сведения о режиме работы калибратора.
Калибраторы обеспечивают следующие режимы работы:
- измерение сигналов силы постоянного тока, напряжения постоянного тока, активного сопротивления и сигналов ТП и ТС,
- воспроизведение сигналов силы постоянного тока, напряжения постоянного тока, активного сопротивления и сигналов ТП и ТС,
- одновременное измерение и воспроизведение сигналов силы постоянного тока, напряжения постоянного тока, активного сопротивления и сигналов ТП и ТС.
Поверка калибратора осуществляется в соответствии с методикой поверки «Калибраторы многофункциональные ЭЛМЕТРО-Вольта (Метран-540). Методика поверки 3103.000 МП», согласованной с ГЦИ СИ ФГУП «ВНИИМС» в декабре 2010 г.
Перечень основного оборудования, применяемого для поверки калибратора
| Наименование | Тип | Требуемые технические характеристики |
| цифровой | g 34401 А | Аilen Основная погрешность измерения:
100 мВ +(0,005%ИВ+0,0035%ВП) 10 В,1 ооВ +(о,ооз 5%ИВ+о,ооо5%ВП) |
| Калибратор порта- тивный многофунк- циональный | Метран- 51 оПКМ класс А | Основная погрешность воспроизведения:
0 —100 мВ х(0,0075%ИВ+5 мкВ) 0,1 — 1,0 В +(0,0075%ИВ+0,05 мВ) |
| Калибратор- вольтметр универ- сальный | В1-28 | Основная погрешность воспроизведения: 10-50 В х(0,05%ИВ+0,05%ВП) |
| Образцовая катушка электрического со- противления | МС 3006 | Сопротивление 50 Ом; 100 Ом; 200 Ом; 400 Ом; 500 Ом, 1 кОм; 2 кОм.
Класс точности 0,002 |
| Примечание — Допускается применять другие эталонные средства измерений, с техническими характеристиками не хуже указанных выше. | ||
Сведения о методиках (методах) измерений
- Сведения о методиках (методах) измерений изложены в разделе 2 документа «Калибраторы многофункциональные ЭЛМЕТРО-Вольта (Метран-540). Руководство по эксплуатации.3103.000 РЭ».
Нормативные документы, устанавливающие требования к калибраторам многофункциональным ЭЛМЕТРо-Вольта (Метран-540)
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
- ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.
- ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
