Поверка калибратора давления DPI 611, DPI 612 в Твери
Калибраторы давления DPI 611, DPI 612 предназначены для:
- измерений избыточного, абсолютного и разности давлений;
- измерений и воспроизведения силы постоянного тока;
- измерений и воспроизведения напряжения постоянного тока.
Поверка калибратора давления DPI 611, DPI 612

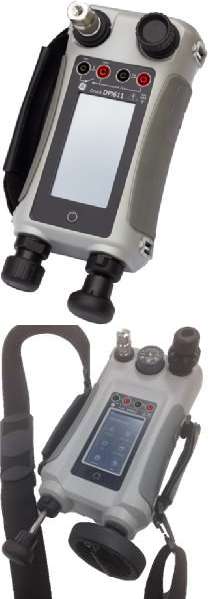

Калибраторы давления DPI 611, DPI 612 представляют собой портативные цифровые приборы с сенсорным жидкокристаллическим дисплеем.
На лицевой панели калибраторов давления DPI 611, DPI 612 размещены электрические разъемы, порт давления, для подсоединения поверяемого прибора и клапан для сброса давления в системе. Калибраторы давления DPI 611 имеют встроенные модули давления. Калибраторы давления DPI 612 имеют порт для подключения модулей давления PM620, PM620is.
Для расширения диапазона измерений калибраторов давления DPI 611, DPI 612 могут быть подключены внешние модули давления IDOS UPM и IDOS UPM P.
Исполнение калибраторов давления DPI 612 возможно в трех модификациях (PFX, PFP, HFP). Модификации калибраторов давления DPI 612 идентичны по принципу действия и отличаются друг от друга метрологическими и техническими характеристиками.
Принцип действия:
- Принцип действия калибраторов давления DPI 611, DPI 612 в режиме измерений/генерации электрических сигналов основан на их аналогово-цифровом преобразовании (АЦП) и отображении результатов на дисплее.
- Принцип действия калибраторов давления DPI 611, DPI 612 при измерении давления основан на упругой деформации первичного пьезорезистивного преобразователя. При воздействии давления на упругую мембрану кремниевого чувствительного элемента происходит пропорциональное изменение электрического сопротивления пьезорезистивного моста. Изменение сопротивления моста вызывает пропорциональное изменение выходного напряжения, преобразовании его в АЦП и отображении результатов на дисплее.
- Жидкокристаллический дисплей калибраторов давления DPI 611, DPI 612 отображает результаты измерений или воспроизведений в цифровом виде, а также отображает информацию о режиме его работы. Сенсорный дисплей калибраторов давления DPI 611, DPI 612 может отображать до трех измеряемых величин.
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) калибраторов давления DPI 611, DPI 612 представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DK439 для DPI 611 DK455 для DPI 612 |
| Номер версии (идентификационный номер) ПО | не ниже V1.02.00 для DPI 611 не ниже V2.00.01 для DPI 612 |
| Цифровой идентификатор ПО | — |
| Другие идентификационные данные | — |
ПО устанавливается на предприятии-изготовителе в процессе производства приборов, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014.
Поверка осуществляется по документу РТ-МП-2240-2015 «ГСИ. Калибраторы давления DPI 611, DPI 612. Методика поверки», утвержденному ФБУ «Ростест-Москва» 04 августа 2015 г. Знак поверки наносится на свидетельство о поверке.
Основные средства поверки:
- калибраторы-контроллеры давления PPC-4, ВПИ: 0,1; 0,35; 0,7; 3,5 МПа, ПГ ±0,008% ИВ (номер по Госреестру СИ 27758-08);
- рабочие эталоны МП-6, МП-60, МП-600, ВПИ: 0,6; 6; 60 МПа, СКО 2*10-5;
- манометры грузопоршневые СРВ5000, ВПИ: минус 0,1; 0,25; 1; 10; 25 МПа, КТ 0,005 (номер по Госреестру СИ 33079-08);
- манометры избыточного давления грузопоршневые КТ 0,01 МП-2,5, МП-6, МП-60, МП-600 (номер по Госреестру СИ 31703-06);
- манометры грузопоршневые СРВ5000, диапазон измерений от 0,2 до 100 МПа, КТ 0,01 (номер по Госреестру СИ 33079-08);
- калибратор давления пневматический «Метран-505 Воздух», диапазон воспроизведения разности давлений от 5 до 40000 Па, КТ 0,015 (номер по Госреестру СИ 42701-09);
- барометр образцовый переносной БОП-1М-3, диапазон измерений от 5 до 2800 гПа, ПГ ±0,10 гПа, в диапазоне от 5 до 1100 гПа, ПГ ±0,01 % ИВ (в диапазоне св. 1100 гПа) (номер по Г осреестру СИ 26469-04);
- мультиметр 3458А, диапазоны измерений (воспроизведения): 100мВ, 1В, 10В, 100В,10 мА, 100мА, 10 Ом, 100 Ом, 1 кОм, 0-10 кОм, 40 Гц-10 МГц (номер по Госреестру СИ 25900-03);
- калибратор универсальный FLUKE 5520A, диапазоны измерений: (0-32,9) В ПГ ±(U 12х 10-6.. ,U20x 10-6); (0-329,999) мА ПГ +(Т 100х 10-6); (0-10,9) кОм ПГ ±(R-28x 10-6… R-40x 10-6); (0-329) В ПГ ±(U120x10-6. U190X10-6); (10 Гц-10) кГц ПГ ^^хЮ-6) (номер по Госреестру СИ 29282-05).
Сведения о методах измерений
- изложены в руководстве по эксплуатации на калибраторы давления DPI 611, DPI 612.
Нормативные и технические документы, устанавливающие требования к калибраторам давления DPI 611, DPI 612
- Техническая документация изготовителя;
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
- ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4х104 Па»;
- ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1106 Па»;
- ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне значений от 1 х 10-16 до 30 А»;
- ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
