Поверка генератора импульса Г5-56 в Твери
Назначение: для воспроизведения импульсных сигналов с широким диапазоном изменения периода повторения, длительности импульсов и временного сдвига.
29.05.2012 утвержден вместо 5269-03
Поверка генератора импульса Г5-56

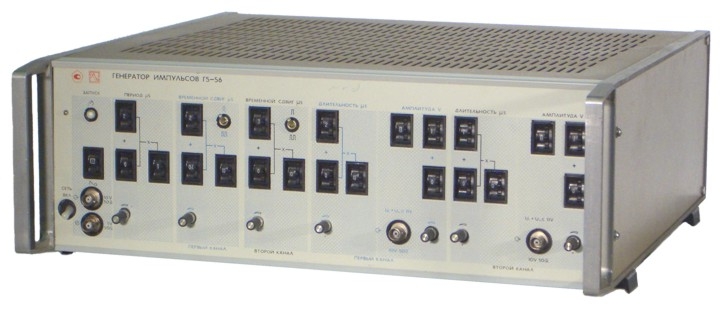

Конструктивно генератор выполнен в виде моноблока в корпусе «Надел-75 А» и состоит из формирователя временных параметров и двух формирователей параметров основных импульсов.
Принцип действия генераторов основан на формировании импульсных сигналов с различными значениями периода повторения, длительности, временного сдвига и амплитуды импульсов посредством формирователя параметров основных импульсов и формирователя временных интервалов.
В формирователе временных параметров осуществляется выбор режима по запуску, формирование тактовых импульсов, формирование синхроимпульса, формирование временного сдвига, а также переключение в режим парных импульсов.
В формирователе параметров основных импульсов производится формирование длительности импульса, регулировка амплитуды, переключение полярности основных импульсов.
Поверка осуществляется в соответствии с разделом 13 «Поверка изделия» технического описания и инструкции по эксплуатации ЕХ3.269.076 ТО, согласованного начальником ГЦИ СИ «Воен-тест» 32 ГНИИИ МО РФ в 2003 г.
Основные средства поверки:
- осциллограф универсальный С1-65А (регистрационный номер 5334-76), диапазон установки коэффициентов развертки от 0,01 мкс/дел до 50 мс/дел, диапазон установки коэффициентов отклонения от 0,1 до 5 В/см, пределы допускаемой относительной погрешности установки коэффициентов отклонения ± 5 %;
- осциллограф стробоскопический С7-12 (регистрационный номер 4057-74), время нарастания переходной характеристики 3,5 нс, диапазон установки коэффициентов отклонения от 5 до 200 мВ/дел пределы допускаемой относительной погрешности установки коэффициентов отклонения 5 %;
- частотомер электронно-счетный Ч3-54, диапазон измеряемых частот от 0,1 Гц до 10 МГц, диапазон измеряемых интервалов времени от 0,1 мкс до 10 с, пределы допускаемой относительной погрешности измерений частоты ±0,01%;
- вольтметр универсальный цифровой В7-34А (регистрационный номер 7982-80), диапазон измерений напряжений от 0,01 до 10 В, пределы допускаемой относительной погрешности измерений напряжения ± 0,1 %, диапазон установки сопротивлений от 0,1 до 1000 кОм, пределы допускаемой относительной погрешности измерений сопротивления ± 0,06 %;
- измеритель временных интервалов И2-26 (регистрационный номер 5343-76), диапазон измерений временных интервалов от 10 нс до 10 мс, пределы допускаемой относительной погрешности измерений временных интервалов ± (5 10 т + 0,8 нс), где т — измеряемый интервал;
- осциллограф универсальный С1-108 (регистрационный номер 7866-80), диапазон измерений напряжения от 20 мВ до 10 В, пределы допускаемой относительной погрешности измерений напряжения ± 2%.
Сведения о методах измерений
- Генератор импульсов Г5-56. Техническое описание и инструкция по эксплуатации ЕХ3.269.076 ТО.
Нормативные и технические документы, устанавливающие требования к генераторам импульсов Г5-56
- ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия».
- ЕХ3.269.076 ТУ. «Генератор импульсов Г5-56. Технические условия».
