Измерители магнитной индукции П3-81 (далее — измеритель) предназначены для измерений модуля и трёх взаимно-перпендикулярных компонент вектора магнитной индукции постоянного магнитного поля (в том числе геомагнитного и гипогеомагнитного) и среднеквадратических значений компонент вектора магнитной индукции переменного магнитного поля промышленной частоты. Поверка измерителя П3-81 проводится в аккредитованной лаборатории АНК и занимает от 1 до 5 дней
Описание поверки измерителя электрических и магнитных полей П3-81
Принцип действия измерителя основан на измерении магнитной индукции магнитного поля с помощью измерительных преобразователей, преобразующих каждую из трёх взаимноперпендикулярных компонент измеряемой величины в электрический сигнал, пропорциональный значению этой компоненты. В качестве измерительных преобразователей (далее — преобразователь) используются магниторезистивные преобразователи (для диапазона измерений магнитной индукции от 1 мкТл до 500 мкТл) и преобразователи Холла (для диапазона измерений от0,3 до 50 мТл и от 0,3 до 2000 мТл).
Показания измерителя могут быть представлены как в единицах измерений магнитной индукции (мкТл, мТл), так и в единицах измерений напряжённости магнитного поля (А/м, кА/м).

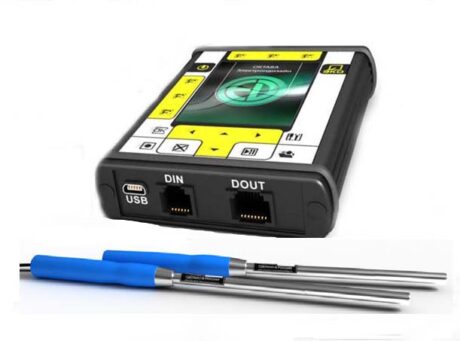

Измеритель состоит из индикаторного блока ЭКОФИЗИКА-D (далее — блок) и измерительных зондов П3-81-01, П3-81-02, П3-81-03 (далее — зонд), имеющих соединительный кабель для подключения к блоку.
Блок предназначен для питания электрической схемы зонда, представления результатов измерений и информации, необходимой для управления работой измерителя, на его дисплее а также для хранения указанной информации. На корпусе блока расположены дисплей, клавиатура, разъём DIN для подсоединения зонда, разъём USB для подсоединения к персональному компьютеру и разъём DOUT для работы с измерителем в режиме телеметрии.
Зонд предназначен для размещения преобразователей и схемы их управления, обработки информационных сигналов преобразователей и имеет соединительный кабель для подключения к блоку измерителя. Рабочая часть зонда имеет корпус цилиндрической формы.
Измеритель работает от встроенного источника питания и представляет собой носимый прибор, эксплуатируемый в помещениях. По рабочим условиям применения и предельным условиям транспортирования измеритель относится к группе 3 по ГОСТ 22261-94.
Корпус блока опломбирован пломбами для предотвращения возможности несанкционированного вмешательства в работу измерителя, которое может привести к искажению результатов измерений. Корпус зонда имеет неразборную конструкцию.
В зависимости от диапазонов измерений измерители изготавливаются в четырёх исполнениях: П3-81, П3-81-01, П3-81-02, П3-81-03.
